Коротко о технологии гидробурения скважин

Принцип работы малогабаритной буровой установки.

Электролебедка (смотрите рисунок) приводит в движение стальной трос. На рисунке видно, что через валик и блочок трос поднимает или опускает каретку по двум направляющим станины.

Таким образом, буровой блок передвигается. Это дает возможность навинчивания и развинчивания буровых штанг при работе.

На рисунке видно, что бур (долото буровое) имеет форму пики, что дает возможность проходки плотных горных пород. Лопасти бура имеют твердосплавные (победитовые) пластины с определенным углом заострения. Бур навинчивается на первую буровую штангу. Через 180 -300 метров эксплуатации (в зависимости от буримых пород) необходимо подвести высокоабразивным кругом. Конусная форма бура для бурения скважин способствует прямому забуриванию в породу и центровке буровой колонны.

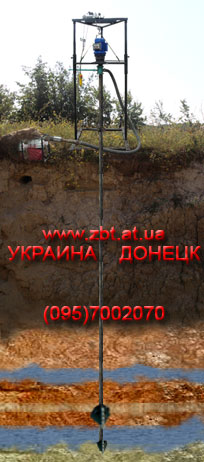

По технологии бурения скважин малогабаритной буровой установкой (смотрите рисунок) видно, что между лопастями бура имеются отверстия для выхода бурового раствора (воды). Синим цветом отмечена вода, которая уже вышла из отверстий бура и вступила в контакт с буримой породой. Желтым цветом отмечена вода, которая поступает к буру от буровой штанги.

Вертлюг передает вращение и воду в буровую штангу. Полая буровая штанга подает воду (800-1200 литров в минуту) в отверстия бура. Лопасть бура при вращении выбуривает породу, а вода через отверстии бура

вступая в контакт с породой вымывает её наружу.

  Перед бурением скважины на расстоянии от буровой установки выкапывается приямок 50х50х50см. В приямок наливается вода.

Из данного приямка мотопомпа качает воду в буровой вертлюг, из бурового вертлюга в полую штангу, из штанги в бур, из бура в забой скважины, из забоя скважины на дневную поверхность земли (наружу). Таким образом вода из приямка постоянно циркулирует. Данный метод бурения называется – бурение скважин оборотом воды.

Технология бурения скважин Малогабаритной буровой установкой

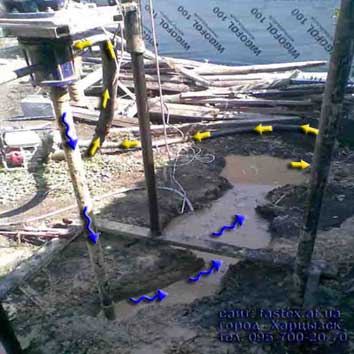

На рисунке видно как циркулирует вода при бурении скважин. В данном случаи (на фото) происходит бурение глубокой скважины (66 метров). В связи с чем было выкопано  два приямка, которые соединены между собой перешейком для перелива воды из первого приямка во второй.

Данный метод бурения скважины  заключается в следующем.

В первый приямок поступает буровой раствор (вода) из забоя буримой скважины с выбуренной породой - где порода оседает на дно первого приямка. Уже отстоянная вода через перешеек поступает во второй приямок. Из второго приямка всасывающий рукав (шланг) мотопомпы всасывает чистую воду. Подробную информацию о технологии и секреты быстрого и качественного бурения скважин Вы получите при покупке нашей малогабаритной установки. В дальнейшем мы в телефонном режиме консультируем наших клиентов. Если возникают вопросы - звоните. Мы с радостью ответим на все Ваши вопросы!

тел. (095)700-20-70

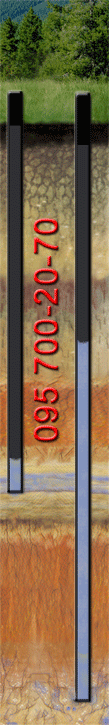

На фотографии видно как малогабаритная буровая установка пробурила верхние слои почвы, суглинок, глину, плотный водоупор глин и супеси. Проходка мелкого слоя гальки и мергельного слоя. Пробурен первый водоносный слой….. читать дальше
